剑杆织机

浙江海鹰智能科技有限公司致力于运用新技术提升纺织产业价值，帮助客户经济高效地生产优质产品。HY9000高速剑杆织机正是在此理念下研发的。该型号机器具有诸多独特优势，包括高效、人性化设计、强大的抗冲击强度、高速运行下的优异稳定性、先进的电气控制、易于操作等等。HY9000顶级剑杆织机拥有所有先进功能。其打纬机构设计在织机机架上，刚性和平衡性大大提高，织机运行效率更高、能耗更低、更稳定。

+ 86-572-8229850

Chinafusm@163.com

分类:

剑杆织机

关键字:

喷气织机

剑杆织机

获取自定义报价

回到上一个

产品描述

· 双靠背&卷取辊

HY9000标配双靠背和双卷取辊，此设计可织造高质量的重型织物。两个辊子设计为模块，织造轻型织物时可以轻松拆卸。

· 可调节的纬纱刀稳定剑杆结构

采用更合理的纬纱刀和剑杆结构，安装方便，机械性能更可靠；确保良好的织造质量。

· 打纬系统

打纬凸轮内置于织物下方的胸梁；此设计可提高打纬强度和工作平衡；更适合宽幅和高覆盖率织物。铝合金支架可确保筘良好的线性度。

· 集中润滑

采用独立电机驱动油泵；所有重要的运动部件均由独立管道强制润滑。

· 电子卷取&放松

ETU & ELO是HY9000的标准配置。两个伺服电机由一个组合控制箱控制，确保放松和卷取同步运行。这是高质量生产的保证。

· 先进的电子整经系统和选择器

在筘架前安装带步进电机的独立电子整经装置，因此所有筘架均可用于织物编织。可在微处理器上设置筘位调整时间和整经设计。调整时间可根据织物的组织结构而有所不同。所有设置都可以在织机运行过程中完成。

· 高速引纬传动

电子多臂凸轮由超级电机直接驱动，最多可配备20个筘架。织物落纬运动功能强大，慢速运动和选针由CPU和速度控制系统控制。

· 高速插入系统

插入系统采用与凸轮轴同心的空间连杆：插入运动由扇形齿轮驱动。该系统简单而稳定，避免了大多数故障，并延长了织机的寿命。

· 低功耗电机

HY9000采用超级启动电机直接驱动机器，扭矩更高，非常适合高速运行。触摸屏上方便地改变速度，无需主传动离合器和皮带。直接驱动更强大，可降低功耗和维护成本。主电机自动驱动选针。反转筘时保持停止，只有筘架移动。主电机采用油循环冷却系统，可确保电机寿命长久。

· 快速更换筘架

HY9000不仅可以配备带有下钩的普通筘架，还可以配备可调筘架。筘架和引纬装置可以快速连接，易于调整筘架的高度。

· 快速更换卷装和织物辊

HY9000可以配备快速更换卷装系统，可以节省时间并提高效率。

· 整体控制，先进的速度控制系统

HY9000采用10英寸交互式触摸屏友好界面，可以存储大量织物参数设置。CPU控制所有功能工作记录，分析和存储所有生产数据。织机速度可在操作界面上自由设置。速度调节范围大，启动快，制动精确，可实现无级变速。这可以减少断经并防止压痕。具有自动纬纱转换功能，即使纬纱断裂，织机也不需要停止。筘位调整时间可以在一定的角度范围内设置，无需机械调整，这可以很好地控制织物质量，机器也易于操作。

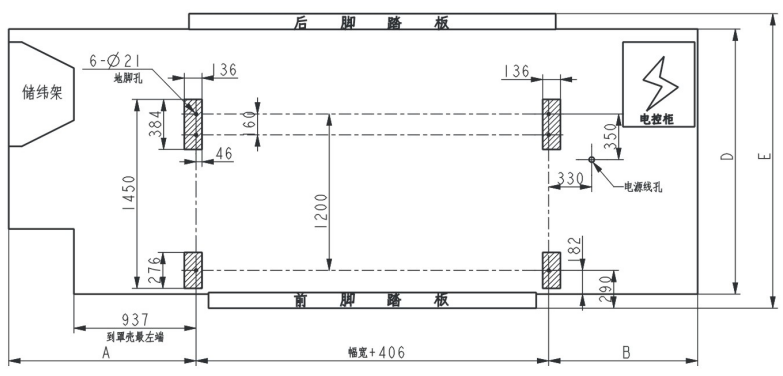

规格尺寸

项目	规格
筘宽	标称：190、210、220、230、250、340cm
筘宽	宽度减小（包括假经）：+6~-70cm
纱线范围	纺纱：Nm200-Nm3(Ne120-Ne1.8)
	长丝：10dtex~1500dtex
	带导钩或自由飞行
	经纱：上浆纱、不上浆纱、捻纱、非捻纱、混纺纱
织造速度	设计速度：750rpm
	实际速度：500~650rpm（取决于宽度）
	最大插入速度：1520m/min（取决于宽度）
纬纱	选择器：1-8色，同时可插入2根纬纱
	蓄纬器：电子式
	纬纱刀：机械式
动力	开关磁阻电机速度控制系统
开口	电子多臂凸轮（最多20轴）
开口	电子提花机
打纬	独立筘，双面共轭凸轮
插入	双面空间四连杆插入
Let-off	连续交流伺服电子放松
	单卷装
	卷装法兰直径：φ1000mm、中800mm
Take-up	连续交流伺服电子放松
	单卷装
	纬密：3~130根/厘米（3~20、6~70、10~130）
整经	莱诺装置：电子
	selvedge切割器：电子（可选：机械）
	庙：左&右独立
润滑	集中式黄油枪
停止运动	经停：6或8线电子触摸式
	纬停：带双拾功能的压电传感器
	其他：自动停止 selvedge纱线
	停止显示：屏幕上显示停止原因，多功能4色灯
自动	在一定角度/低速运动时自动停止选针/布料补偿/经张力调节，自动检验/复位/故障指示
电气控制	控制：多功能CPU控制系统，具有控制、监控、自动诊断、数据功能指示
电气控制	显示：带内部通信的触摸屏立即调整/参数设置，编程
